ATC6180系列气密测试仪
产品简介：
ATC系列气密性测试仪采用差压检测原理，是一款高精度的检测仪器，广泛应用于多种产品的密封性检测。仪器采用7英寸触摸屏显示，智能化的操作界面，测试程式可灵活编辑并存储，测试数据实时记录保存到U盘， ATC6000系列气密测试仪可以满足实验室的产品泄漏分析，也可以在生产线对产品气密性进行快速检测，ATC6000系列气密测试仪的I/O端口可以配合自动化生产线完成在线式测量。
性能优点
充气压力和测量分离设计，能快速设置充气时间、保压时间、测试时间
从充气到平衡测量，经过了四重比较判定，大漏小漏微漏层层筛选
操作界面扁平化设计，让技术人员只需要说明书就可熟练使用
充气接头快速插拔，可以让作业员节省更换治具的时间
使用先进的比较测试法，可以有效消除变形和温漂造成的误差
合格、不合格自动判定，准确判断产品的微漏、小漏和大漏
实现自动化检测，操作简单，无需熟练工，节省人力
提高测试精度，泄漏定量化，减少不合格率，实现资料的统计分析
实现无损检测，安全可靠，非常适用于电子产品的测试
全功能的输入、输出接口，可实现对外部夹具的控制，方便二次开发

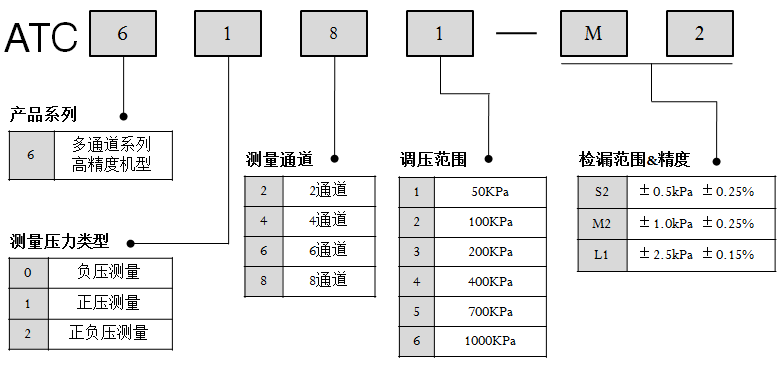

型号表示方法:
相同技术参数
|
测量方式 |
差压测漏法 |
|
测量通道 |
8CH |
|
充气压力 |
充气压力单位：kPa、mmH2O、Torr、PSI 压力调节方式：手动调节 充气压力：见机型表 分辨率：0.1Kpa 显示精度：0.25% F.S |
|
泄漏测量 |
泄漏测量单位：Pa、Pa/s、ml/min（sccm） 泄漏测试量程：见机型表 泄漏分辨率：0.1Pa 测试精度：0.25%F.S |
|
时间设定 |
延迟时间：0.1-999.9sec 充气时间：0.1-999.9sec 平衡时间：0.1-999.9sec 检测时间：0.1-999.9sec 排气时间：0.1-999.9sec |
|
外部控制 |
可控制外部气缸，合格/不合格等输出等 |
|
辅助功能 |
气泡检漏功能，外部气缸控制 |
|
通讯功能 |
RS485通讯，U盘数据转存 |
|
环境温度 |
0~40°C |
|
环境湿度 |
20~85%RH (不结露) |
|
电源电压 |
AC 90~240V 50Hz |
|
压力源 |
>0.4MPa且波动范围不大于±0.01MPa的洁净干燥压缩空气 |
|
接口尺寸 |
Rc (PT1/8)”-6mm（配快速充气连接器） |
|
功率 |
约50W |
ATC6180系列正压机型
|
型号 |
测试压力范围 |
泄漏测试范围 |
||||
|
输出压力 |
分辨率 |
精度 |
测量量程 |
分辨率 |
精度 |
|
|
ATC6181-S2 |
50KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC6182-M2 |
100KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC6183-M2 |
200KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC6184-L1 |
400KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC6185-L1 |
700 KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC6186-L1 |
1000 KPa |
1KPa |
±0.25% |
±2499Pa |
1Pa |
±0.15% |
